2020年7月3日更新内容
1.新增输出“基础汇总文本计算书”功能。

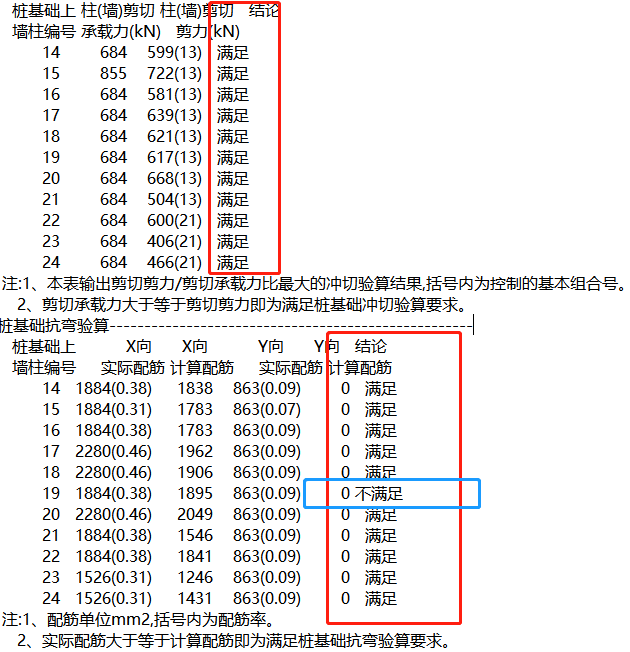

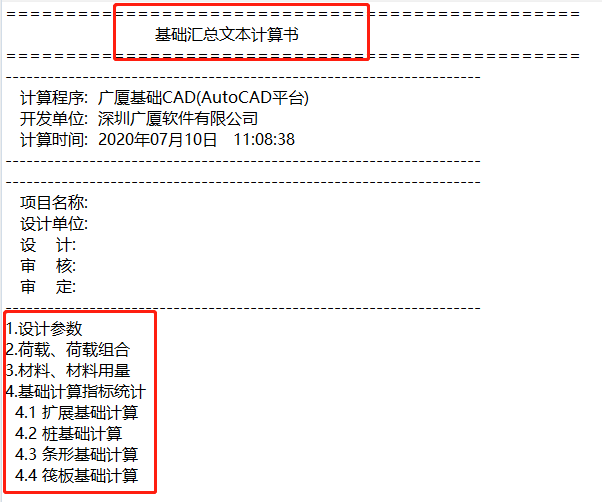

用途:用户可通过文本计算书直观查看每一基础类型的承载力验算、冲切剪切验算、抗弯验算、沉降验算、局部受压验算和抗浮稳定性验算结果,并输出设计参数、荷载及荷载组合、材料及材料用量、基础计算指标统计等文本计算书信息,按指标分类统计说明,且有相关结论说明。便于工程师检查,方便审图,大大提高了工作效率,改善了以往的基础计算书文本内容不够直观的效果,详见下图。
使用方法:在基础计算文本结果中输出“基础汇总计算书”文本。
2.新增设置防水板考虑支座反力功能。
用途:以前的软件版本只用筏板基础近似模拟防水板,效果不好。V22.0更新后新增设置防水板功能,能考虑基础承台与防水板的相互作用,将防水板上的荷载及自重传递到柱底力参与基础设计,防水板剖分时能考虑基础承台的厚度,计算简图中能查看对板的冲切剪切比(独立扩展基础或独立桩基础对板的冲切剪切比)、节点的弯矩和配筋结果等。

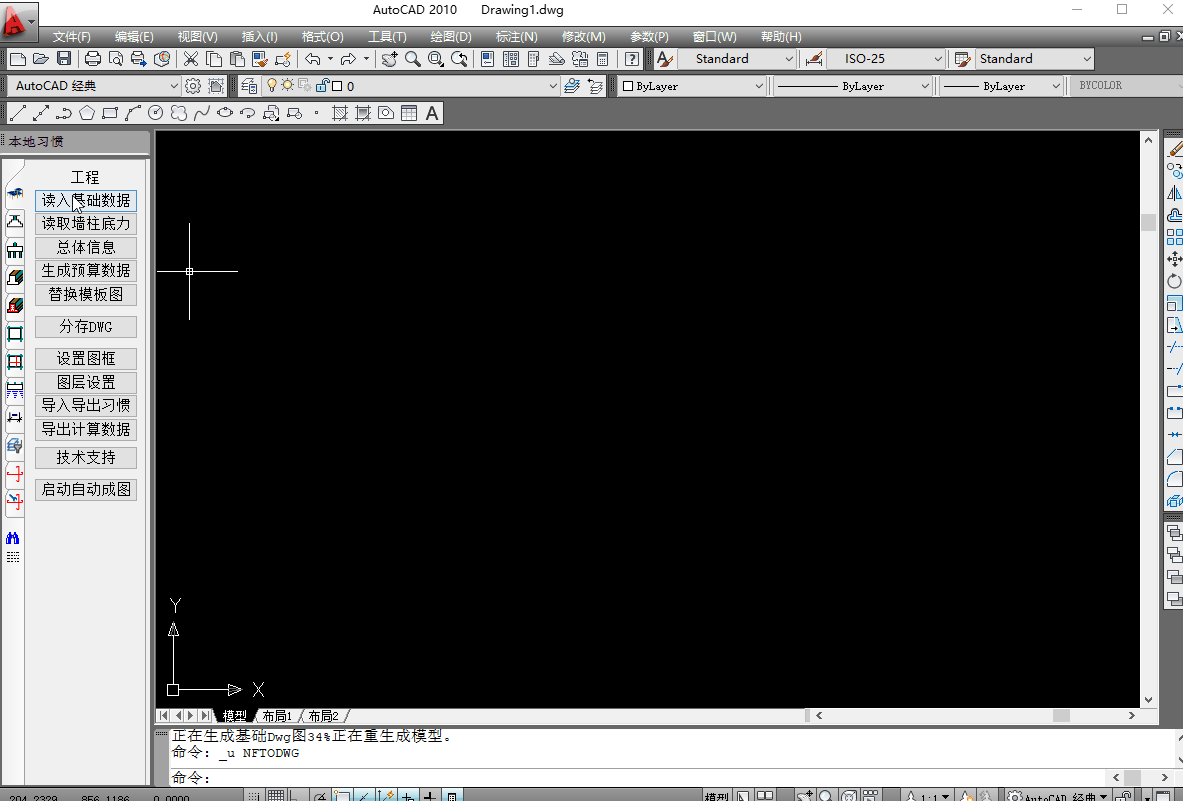

使用方法:在基础CAD模块的“角点定边”命令中输入“w”键,设置防水板。详见下方视频操作。
