2021年11月1日更新内容
1、正式发布广厦建筑结构CAD23.0版本,满足新的《建设通用规范》的要求,现正式发布的7本通用规范分别为:
1)《工程结构通用规范》
2)《建筑与市政地基基础通用规范》
3)《建筑与市政工程抗震通用规范》
4)《钢结构通用规范》
5)《砌体结构通用规范》
6)《组合结构通用规范》
7)《混凝土通用规范》
在GSSAP文本“结构信息”的总体信息中输出如下内容:
2022年强制性工程建设通用规范 :满足。
2、 GS23.0【上部结构】和【砌体结构】修改内容如下:
1)楼面活荷载标准值的调整

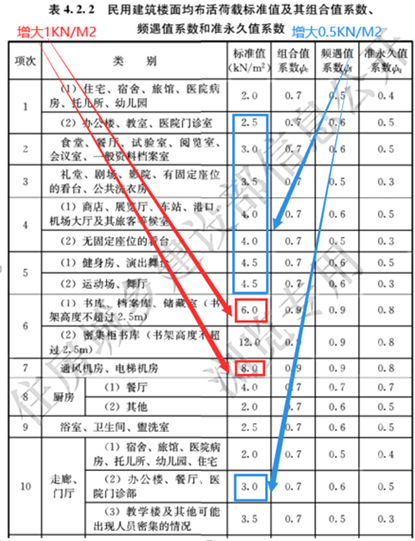

《工程结构通用规范》4.2.2条,部分类别的楼面均布活荷载值增大1kN/m²或者0.5kN/m²,在录入系统中布置楼面活荷载时请按新的要求布置。
2)风荷载考虑脉动的放大系数最小值的调整。规范条文:《工程结构通用规范》4.6.5条
软件处理:
① 风荷载自动计算时,高度大于30米和高宽比大于1.5时考虑风振的影响,当按照荷载规范计算得到风振系数小于1.2时,程序取1.2。② 修改了楼层风荷载计算、通用计算GSSAP构件风荷载计算和弹塑性计算GSNAP构件风荷载计算有关程序,高层风荷载率有影响,多层风荷载不影响。

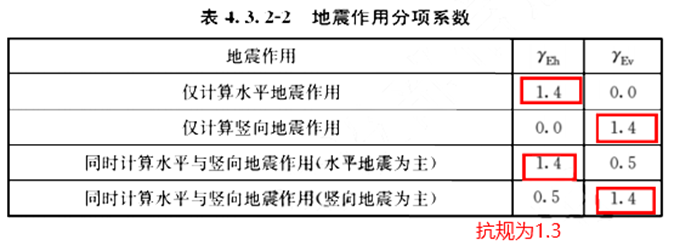

3)重力荷载代表值系数和水平地震分项系数的调整 。《建筑与市政工程抗震通用规范》4.3.2条。
软件处理:
① 新建工程时自动对重力荷载代表值系数和水平地震分项系数按照通用规范值设置,分别为1.3和1.4,构件信息输出的文本会输出体现。

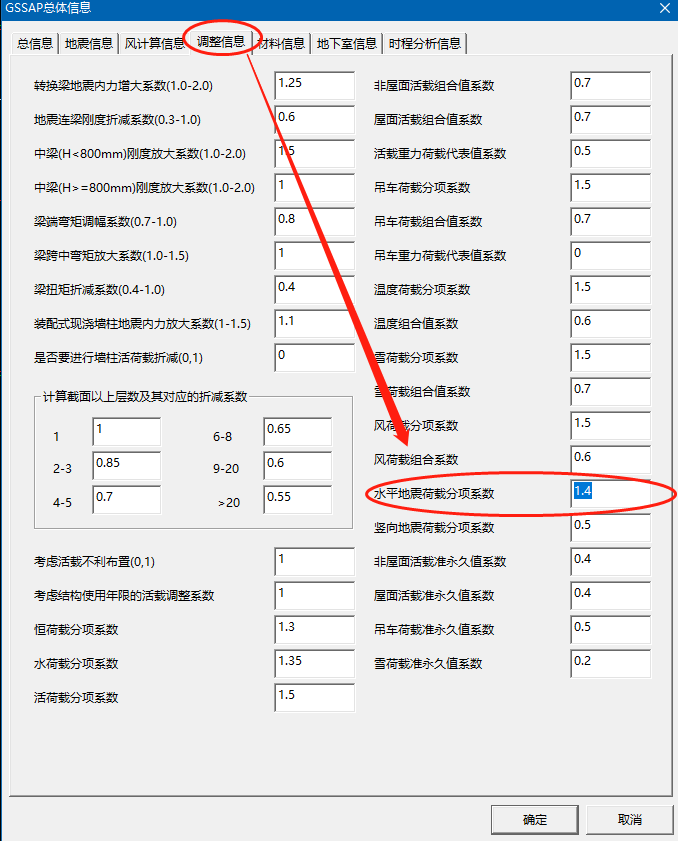

② 老的工程(即用23.0版本之前设计的工程)请在GSSAP总体信息下的调整信息中人工设置“水平地震荷载分项系数”为1.4,若忘了设置,GSSAP计算时会自动判断,小于1.4取1.4。

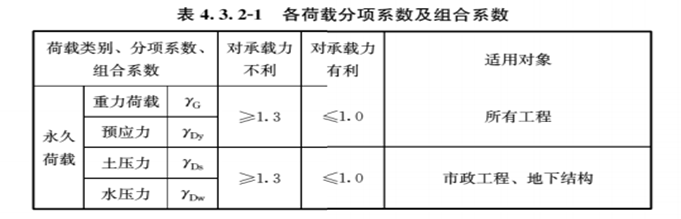

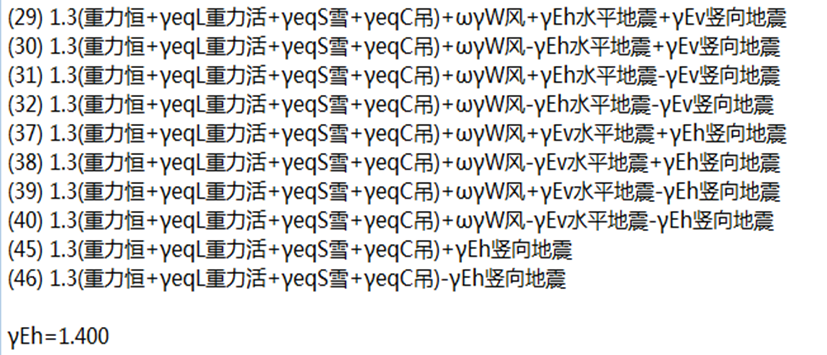

新增基本组合公式如下图所示:
4)墙柱轴压比计算的调整。
软件处理:
① 程序自动按新的重力荷载代表值系数1.3计算墙的轴压比。重力荷载代表值组合:
1.3(恒+0.50活)
(原1.2(恒+0.50活))
② 若采用2021广东高规范,程序自动按新的重力荷载代表值系数1.3计算柱的轴压比。

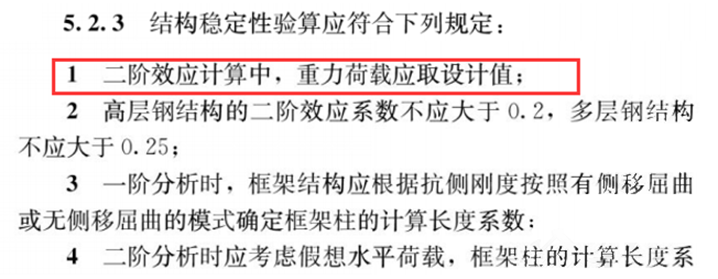

5)重力二阶效应恒和活荷载组合系数调整。《钢结构通用规范》5.2.3条。
软件处理:
① 钢结构重力荷载为设计值中恒和活荷载组合系数自动为1.3和1.5,其它结构类型仍按重力荷载为设计值恒和活荷载组合系数直接为1.2和1.4。
6)温度作用的组合值系数的调整。《工程结构通用规范》4.7.7条。
软件处理:
① 新建工程温度作用的组合值系数在GSSAP总体信息的调整信息中缺省为0.6(原来0.7)。
② 老的已录入的工程(即用23.0版本之前设计的工程)请在GSSAP总体信息的调整信息中人工设置温度作用的组合值系数为0.6。

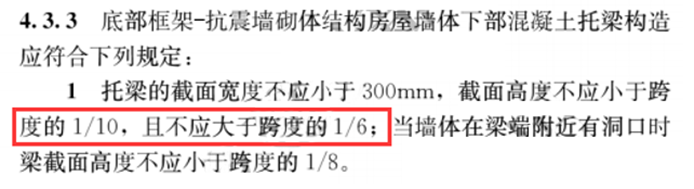

7)底框结构中托梁判断条件的调整。《砌体结构通用规范》4.3.3条。
软件处理:
① 在广厦录入生成砖混数据时,当梁属性的转换梁为自动判断时,托砖墙的自动判断为框支梁,生成施工图时会满足托墙梁的构造要求。

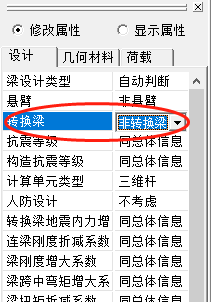

② 若不是托墙梁,请在录入的梁属性的转换梁中人工设置为非转换梁。

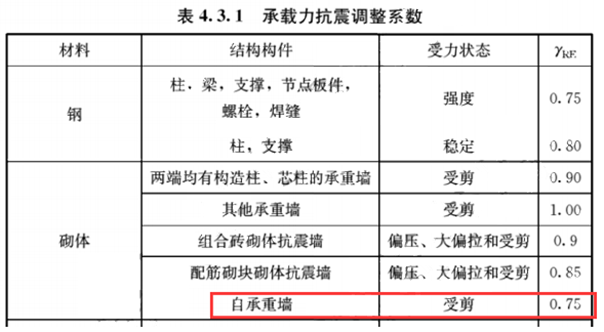

8)砌体自承重墙受剪验算的抗震承载力调整系数的修改。《建筑与市政工程抗震通用规范》4.3.1条:自承重墙受剪验算的γRE为0.75。
软件处理:连续砖墙按自重占总荷载75%以上自动判断自承重墙,自承重墙受剪验算的抗震承载力调整系数取为0.75,顶层砖墙抗剪容易通过了。

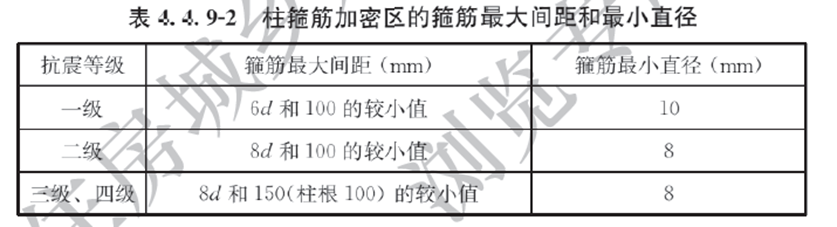

9)四抗震等级非柱根最小柱箍筋直径的修改。《混凝土通用规范》4.4.9条,四级柱箍筋最小直径为8mm,以前非柱根可用6mm。
软件处理:自动生成施工图时四级柱箍筋最小直径为8mm。
3、GS23.0【基础部分】修改内容如下:

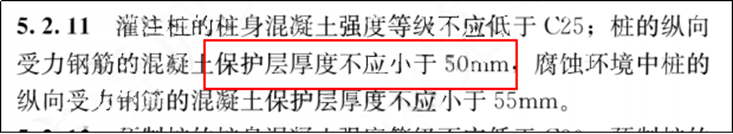

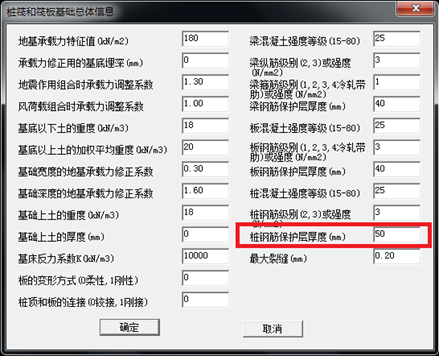

1)修改程序中相关保护层厚度默认值。《建筑和市政地基基础通用规范》5.2.11条。

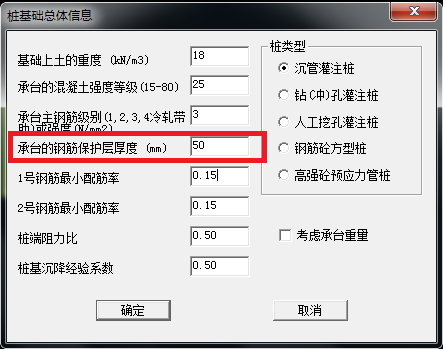

软件处理:程序将原有的承台桩、板桩保护层厚度默认值由40mm更改为50mm。
2)增加软弱下卧层验算功能。《建筑和市政地基基础通用规范》4.2.5条。软件增加天然基础的软弱下卧层验算功能。
软件处理:

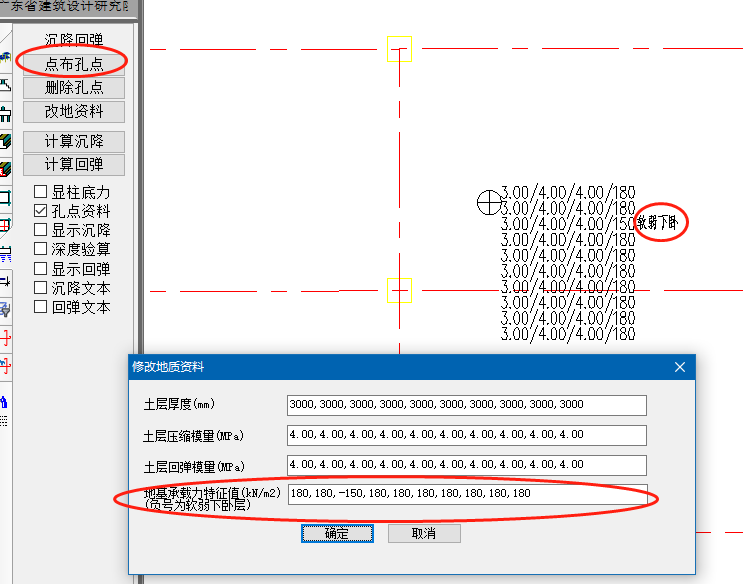

孔点资料中增加输入:地基承载力特征值(kN/m²),负号表示软弱下卧层的地基承载力特征值。布置有软弱下卧孔点资料后,天然基础包括独立扩展基础、墙下条形基础、弹性地基梁和筏板基础计算时会自动进行软弱下卧层验算。
具体体现:

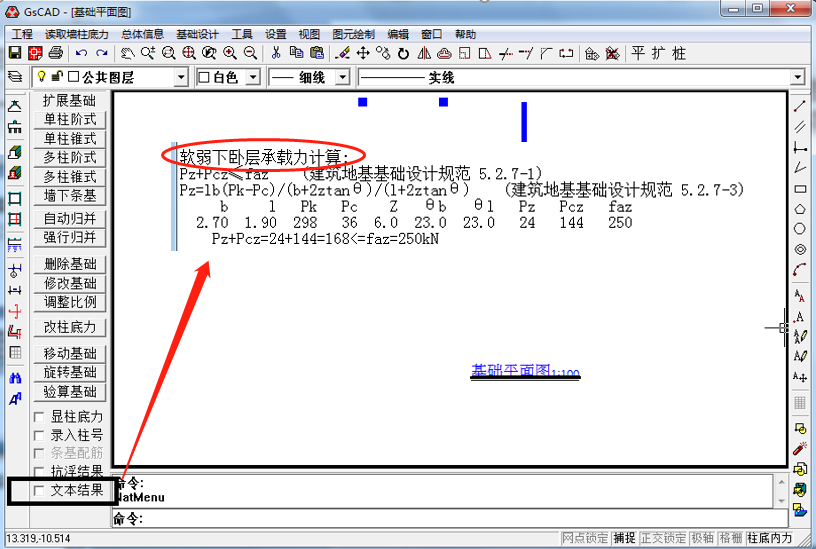

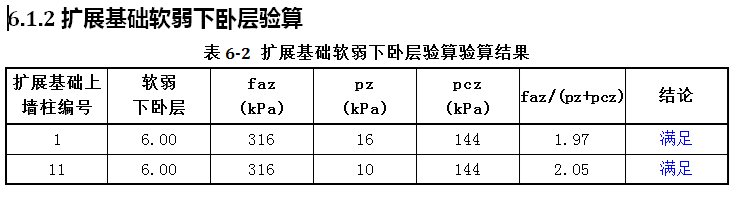

① 在扩展基础菜单的“文本结果”的“扩展基础计算书.txt”中输出每个独立扩展基础和墙下条形基础承台的软弱下卧层验算结果。

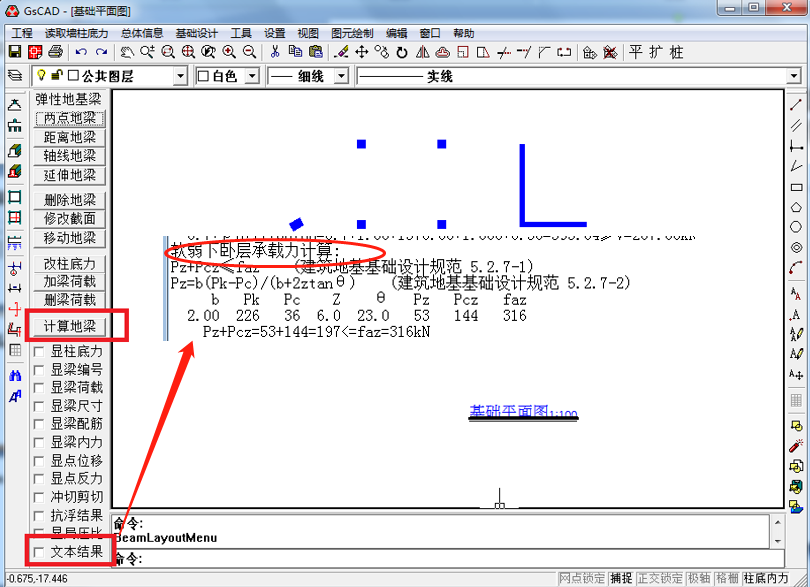

② 在弹性地基基础菜单的“文本结果”的“弹性地基梁计算书.txt”中输出每条弹性地基梁的软弱下卧层验算结果。

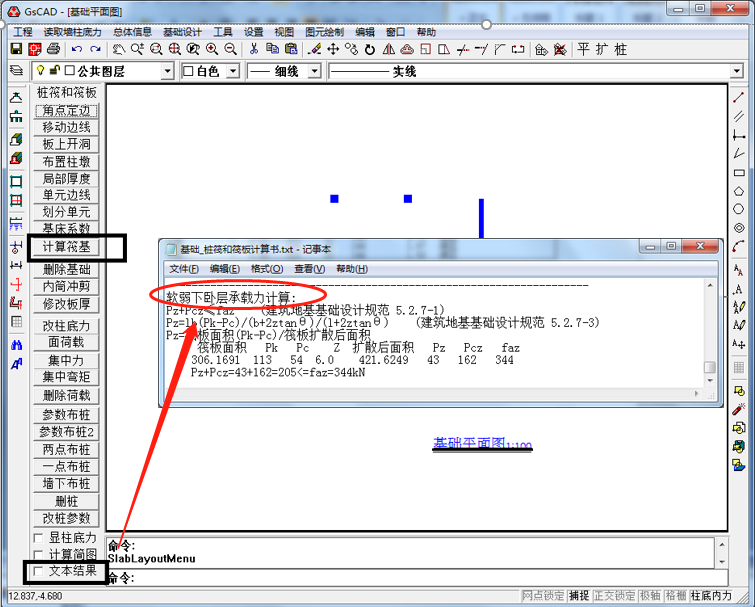

③ 在筏板地基基础菜单的“文本结果”的“桩筏和筏板基础计算书.txt”中输出筏板的软弱下卧层验算结果。

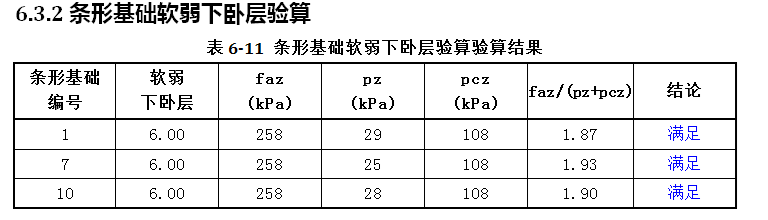

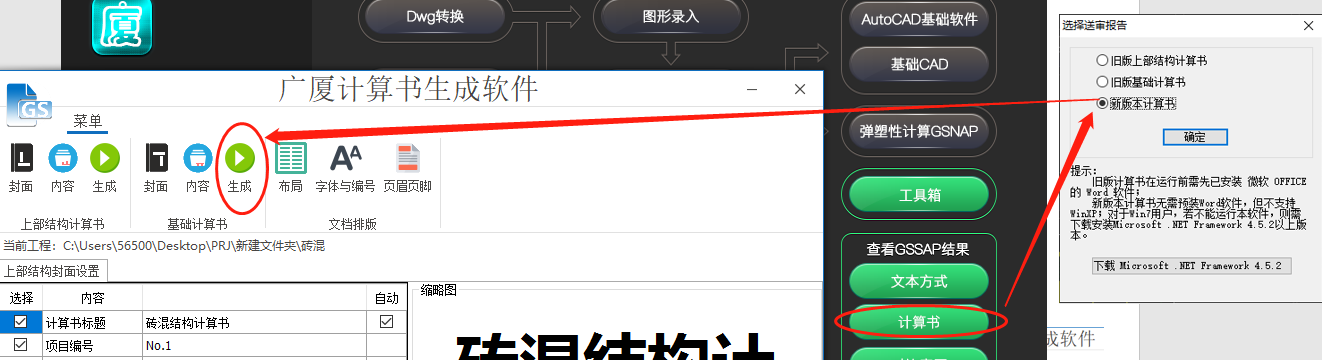

④ 在“新版计算书”中的“基础计算书”Word文档中表格输出每个独立扩展基础和墙下条形基础承台的软弱下卧层验算结果。
⑤ 在“新版计算书”中的“基础计算书”Word文档中表格输出每条弹性地基梁的的软弱下卧层验算结果。

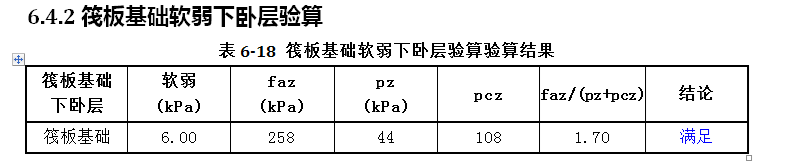

⑥ 在“新版计算书”中的“基础计算书”Word文档中表格输出筏板基础的的软弱下卧层验算结果。
